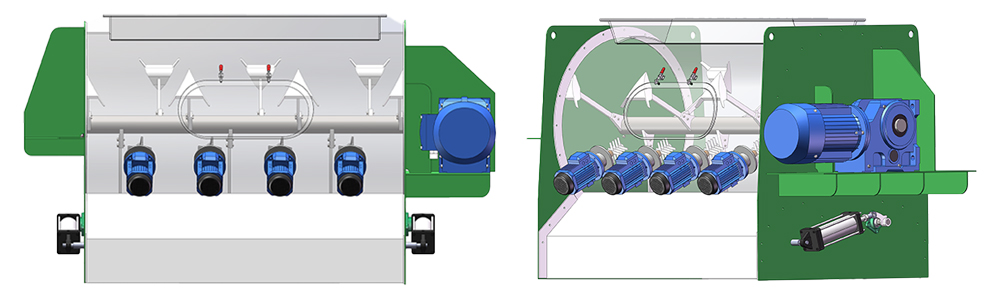

三維圖

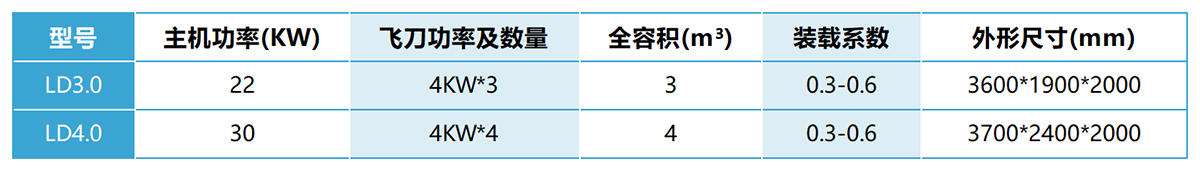

設備參數

　　犁刀混合機是一種新型、高效粉體混合設備，根據材質可分為不銹鋼犁刀混合機和碳鋼犁刀混合機，根據結構類型可分為臥式犁刀混合機和多功能犁刀混合機等。

適用范圍

　　犁刀式混合機廣泛用于干粉砂漿、建筑材料等行業的固—固(粉體與粉體),并設有夾套加溫干燥型的粉體設備。

工作原理

　　犁刀式混合機由主動減速機帶動犁刀組軸向運動，一方面將物料沿筒體圓周作徑向周向湍動，同時將物料沿犁刀兩側的法線方向拋出，另一方面被拋出物料經飛刀組時，被高速旋轉的飛刀剪切攪拌而強烈的拋散，物料在犁刀和飛刀的復合作用下，不斷更疊、擴散。

　　犁刀混合機(干粉砂漿生產線主體設備之一)主要由傳動部分、臥式筒體、犁刀組軸、飛刀組、出料閥、噴液裝置等部件組成。

　　傳動部分：由主電機和減速機傳送給犁刀組軸。

　　臥式筒體：上部設有進料口、觀察孔，筒體一側開有物料清洗門。

　　犁刀組軸：犁刀根據容積大小安排犁刀數量，安裝在主軸上，在筒體內做圓周湍動流攪拌混合物料。

　　飛刀組：副電機直接連接飛刀，高速飛刀有強烈拋散剪切的攪拌作用。

　　出料閥：安裝筒體底部，供放料用。

　　噴液裝置：噴液裝置布置在筒體上部，由管件、噴頭部件組成并固定在筒體均勻分布噴散。

　　可以定制：夾套加溫、冷卻、干燥型。

　　犁刀式混合機混合時間短，對粒度、密度差異大的物料混合有較好的適應性，犁刀混合機的結構較適用于加液混合和造濕粒，粒徑在0.3-3mm之間。
