設備參數

石英砂烘干機是由三個不同直徑的同心圓筒按照一定的數學關系和結構形式，彼此相嵌組合而成的。根據熱功原理，筒內裝有不同角度和間距的揚料板和導料板，這種結構能夠保證被烘干物料在重力作用下沿著螺旋的運動方向運動，在筒內保持足夠的停留時間和充分的分散度，致使物料在筒內與來自燃燒室內的熱氣流進行充分的熱交換，消除了常規烘干設備截面常出現風洞而引起的熱交換面積小、單位容積蒸發強度低的缺陷。特殊的三筒結構，使內筒和中筒被外筒包圍而形成了一個自身保溫系統，內、中筒體表面散發的熱量參與到外一層筒內物料的熱交換，而外筒又處在熱氣流的低溫端，所以筒體的散熱面積和熱能損失明顯降低。節能型三筒烘干機能充分利用余熱，減少散熱損失，增加熱交換面積，使烘干機的單位容積蒸發強度大大提高，從而有效地提高了熱能利用率，降低了能耗，使石英砂烘干機的熱效率得到較大幅度的提高。

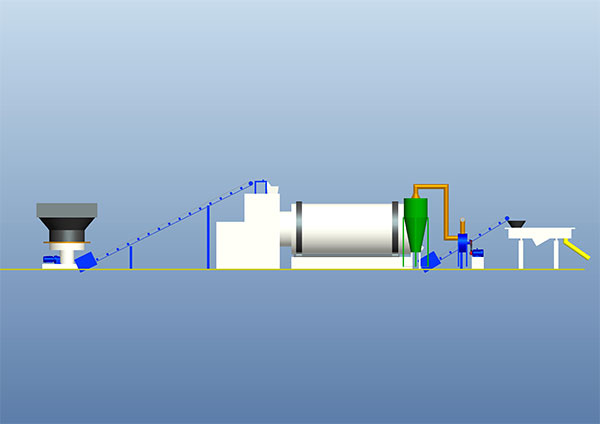

工作流程

物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。

主要特點

1、設備投資是國外進口產品的20%，采用新型防磨技術及特殊材料。煙氣溫度高的區域采用優質鍋爐鋼板制作，使用壽命大大提高。

2、物料初水分15%，終水分確保0.5-1%以下，是水泥廠礦渣粉，干粉砂漿生產線等各種烘干工程首選產品。

3、烘干機套筒設計、單位容積蒸發強度大，熱能利用率高；特殊的熱工設計理念，消除風洞熱量損耗，增加熱交換面積和單位容積蒸發強度，筒體自我保溫熱效率高達70%以上(傳統單筒烘干機熱效率僅為35%)比傳統單筒烘干機提高熱效率達35%以上，節能效果極佳。。

4、燃料可適用白煤、煙煤、煤矸石、油、汽。能烘干20-40mm以下塊料、粒料、粉狀物料。同時采用清除結皮技術。自動清除烘干過程的結皮，確保設備長期正常運行。

5、比單筒烘干機減少占地面積60%左右。土建投資降低60%左右，安裝方便。

6、新型組合式揚料板改變煙氣和物料的運動軌跡，使物料與熱煙氣在各個區域獲得較好的烘干效果。并且無漏風現象，徹底解決了密封難點。

7、水平布置，避免單筒回轉烘干機軸向竄動問題。無需大小齒輪傳動，采用托輪傳動。

8、出料溫度≤60度，可直接進料庫，無需進冷卻棚冷卻。

9、外筒體溫度≤60度，廢氣溫度<120度，除塵設備布袋使用時間長2倍以上。

10、高效節能，耗煤僅是單筒烘干機的1/3，由于設備結構緊湊、動力小，故電耗低40%，噸標煤耗<9公斤。

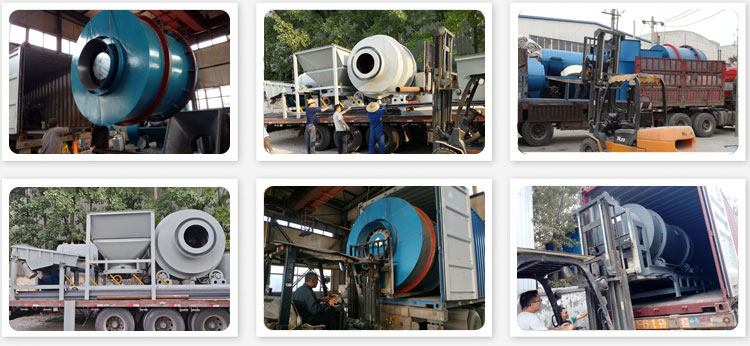

烘干機發貨現場:

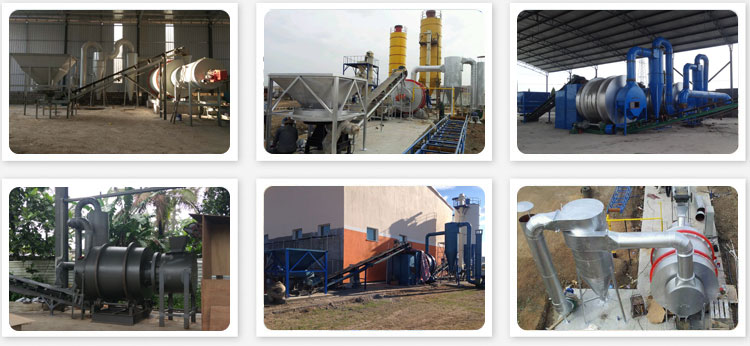

烘干機安裝現場:
